Камера очистки мусоропровода КОМ

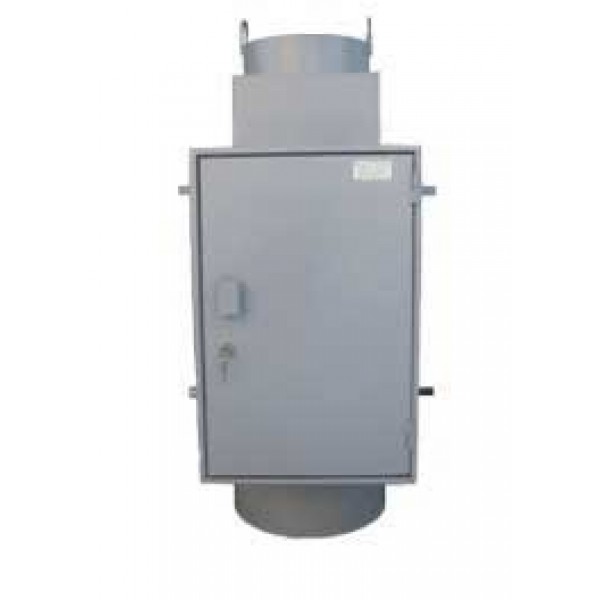

Устройство очистки мусоропровода

Технические характеристики устройства очистки мусоропровода КОМ

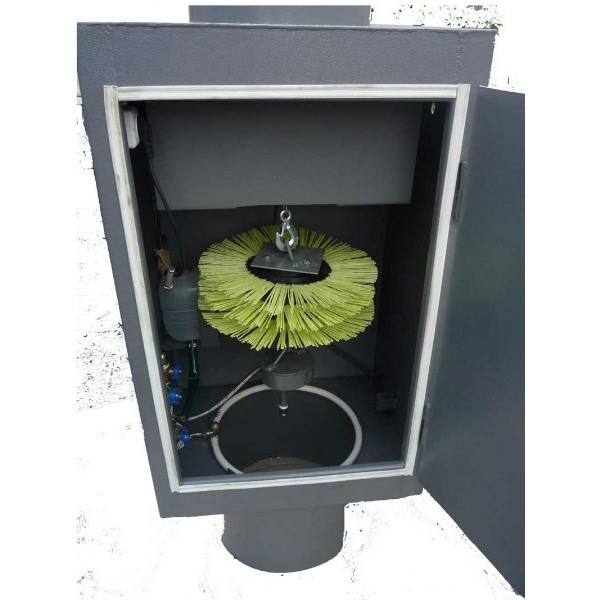

1. ОСНОВНЫЕ СВЕДЕНИЯ. Устройство очистки , общий вид которого приведен на схеме (рис.1) состоит из следующих основных узлов и деталей: 1-корпус, 2-электропривод, 3-груз натяжения троса, 4-розетка. 5-пульт управления электропривода, 6-вилка электропитания. 7-бачок химического концентрата, 8-кран регулятор дозатора, 9-труба подачи химическою раствора в ствол, 10-кран регулятор подачи воды, 11-кран смеситель подачи воды, 12-сплинкер, 13-ёрш с диском распылителем, 14-сигнальная лампа.

1.1.    Установочный диаметр сопрягаемого патрубка с мусоростволом   400 мм
1.2.    Установочный диаметр патрубка вентиляционной трубы                 312 мм
1.3.    Установочная высота устройства                                                    980 мм
1.4.    Грузоподъемность электроподъемника                                           500 кг
1.5.    Напряжение питающей цепи электропривода 12В постоянного тока, потребляемая мощность 0.250кВт, 220В, 50 Гц.
1.6.    Габаритные размеры устройства: 500 мм х 500 мм х 800 мм (ширина, глубина, высота).
1.7.    Масса устройства - 37 кг (30 кг - шкаф, 7 кг - водоподводная арматура и лебедка с блоком питания).
1.8.    Диаметр щеток ерша                                                                       400. .410 мм
1.9.    Скорость перемещения ерша                                                           2,0...3,0 м/мин.
1.10.    Масса ерша с грузом                                                                     до 26 кг
1.11.    Диаметр каната                                                                             2,0..2,5 мм
1.12.    Температура срабатывания сплинкера не более                            68С + 10С
1.13    Ресурс работы                                                                               15000 циклов.

2.КОМПЛЕКТ ПОСТАВКИ.
Устройство очистки КОМ
Паспорт.
- Технические характеристики
- Инструкция по монтажу.
- Инструкция по пуско-наладке.
- Руководство по эксплуатации
Устройство очистки поставляется закрытым на замок, в упаковке.

3. УСЛОВИЯ ХРАНЕНИЯ.

При хранении устройств очистки должны исключаться попадание влаги на наружные и внутренние поверхности, а также механические повреждения.

ИНСТРУКЦИЯ ПО МОНТАЖУ КАМЕРЫ ОЧИСТКИ МУСОРОПРОВОДА КОМ

1.1 .Устройство очистки устанавливается на верхней части ствола мусоропровода в соответствии с проектом при его строительстве. 1.2.На верхний торец смонтированного ствола мусоропровода установить усилиями двух монтажников устройство очистки нижним монтажным патрубком и ввести в сопряжение с внутренним диаметром (Ду=400 мм) ствола мусоропровода. При монтаже КОМ на ствол корпус следует развернуть так, чтобы дверь устройства открывалась полностью, и обеспечен свободный доступ к механизму очистки. 1.3.После монтажа КОМ в верхний патрубок (Ду=300 мм) установить вентиляционную систему (дроссель-клапан, труба, фартук, дефлектор). ВНИМАНИЕ: При невозможности обеспечения в период строительства сохранности механизма очистки, допускается монтаж одного корпуса КОМ с монтажом вентиляционной системы. Монтаж прочистного механизма в последующем осуществляется на месте согласно технологического процесса сборки. 1.4.Подключить электроэнергию и водопровод в соответствии с проектом, используя отверстия и соединительные штуцеры устройства, отверстия Ф15мм для подвода электрокабеля 3 х 2,5кв. мм; штуцеры для подвода холодной воды (Ду=15 мм), для подвода горячей воды (Ду=15мм). Подвести одножильным медным проводом Ф6 мм контур заземления от шины на корпус КОМ.

ИНСТРУКЦИЯ ПО ПУСКО-НАЛАДКЕ КАМЕРЫ ОЧИСТКИ МУСОРОПРОВОДА КОМ

1.1. Проверить, чтобы водопроводный вентиль внутри корпуса был закрыт (по часовой стрелке). Проверить сопротивление изоляции проводов и заземления корпуса. 1.2. Включить вилку питающую электроталь в электросеть (розетку), выдвинуть фиксатор щеточного узла, вынести пульт из корпуса, и нажав кнопку «вниз», опустить подвеску троса до пола мусороприемной камеры, отпустить кнопку «вниз». 1.3. Подвесить ерш с помощью карабинного соединения к тросу. 1.4. Кратковременным (+0,5сек.) включением кнопки «вверх» ввести ерш с грузом в трубу открытого шибера (один человек у КОМ, второй человек в мусорокамере), и, нажав кнопку «вверх», поднять ерш до выхода в КОМ. Отпустить кнопку «вверх». 1.5. Вставить в нижнюю проушину ерша фиксатор. 1.6.Отключить электроподъемник от сети, повесить пульт на крючок и закрыть дверь устройства на замок.

Гарантии изготовителя

Гарантийный срок эксплуатации шибера - 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев со дня получения потребителем.
